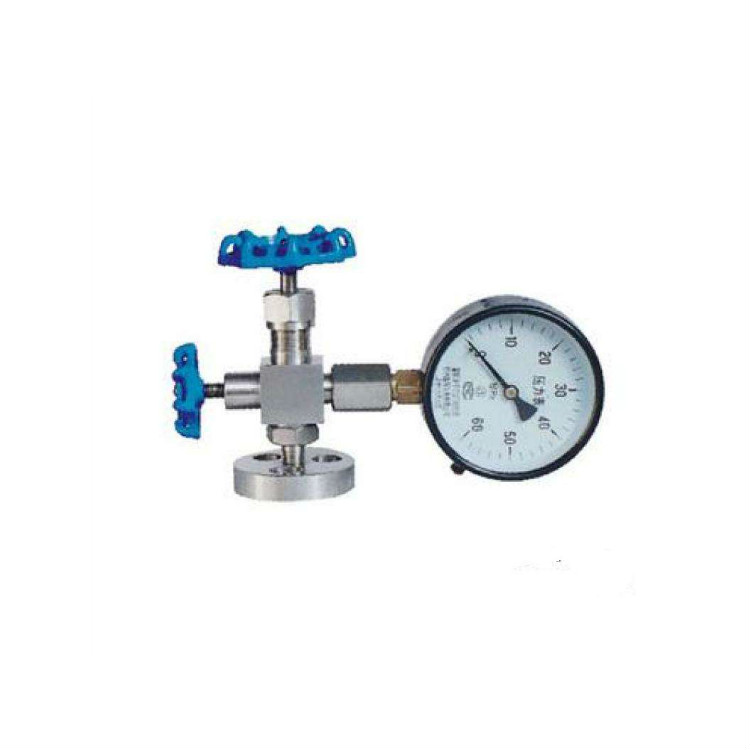

 J49H-1.6/32P型法蘭式壓力表針形閥  J49H-1.6/32P型法蘭式壓力表針形閥 外形尺寸圖 主要零件材料
零件名稱
Part name | 閥體
BODY | 閥桿
Stem | 閥底座
Base | 填料
PACKING | 填料閥蓋
Packing bonnet | 手輪
Hand wheel | | J49H-320-DN3 | 碳鋼
Carbon steel | 鉻不銹鋼
Cr,Stainless steel | 聚四氟乙稀、
柔性石墨
PTEF,Soft graphite | 碳鋼
Carbon steel | 優質碳鋼
High grade
carbon steel | | J49H-320P-DN6 | 鉻鎳不銹鋼 Cr,Ni Stainless steel | 鉻不銹鋼
Cr,Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 不銹鋼
Stainless steel |
主要性能規范
型號
Type | 公稱壓力（MPa）
Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力
（MPa）
Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Suitable | 殼體
（MPa）
Shell | 密封
（液）
Seal | 密封
（氣）
Seal | | J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc. | | J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ |
主要外型及連接尺寸
型號
Type | 公稱直徑DN(mm)
Nominal diameter | 尺寸 Dimensions | 重量(Kg)
Weight | | L1 | D1 | D2 | H | H1 | L2 | h | hˊ | M1 | L3 | | J49H-320 | 3 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 | | J49H-320P | 6 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
