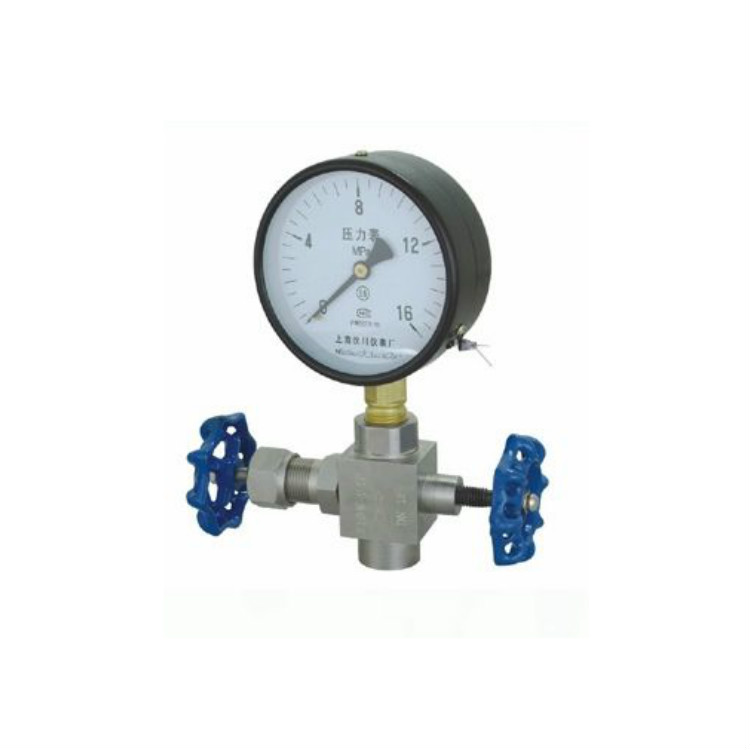

 J19H-1.6/32P型壓力表針形閥 外形尺寸圖 主要零件材料
零件名稱
Part name | 閥體
BODY | 閥桿
Stem | 閥底座
Base | 填料
PACKING | 填料閥蓋
Packing bonnet | 手輪
Hand wheel | | J19H-320-DN6 | 碳鋼
Carbon steel | 鉻不銹鋼
Cr,Stainless steel | 聚四氟乙烯、
柔性石墨
PTEF,Soft graphite | 碳鋼
Carbon steel | 優(yōu)質碳鋼
High grade
carbon steel | | J19W-320P-DN15 | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 鉻不銹鋼
Cr,Stainless steel | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 不銹鋼
Stainless steel |
主要性能規(guī)范
型號
Type | 公稱壓力（MPa）
Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）
Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Suitable | 殼體
（MPa）
Shell | 密封
（液）
Seal | 密封
（氣）
Seal | | J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,
Asic,Steam,
Oil etc. | | J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ |
主要外型及連接尺寸
型號
Type | 公稱直徑DN (mm)
Nominal diameter | 尺寸 Dimensions | 重量（Kg）
Weight | | L1 | Do | D2 | D1 | H | H1 | M1 | RC | | J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 | | J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2〞 | 1.0 |
