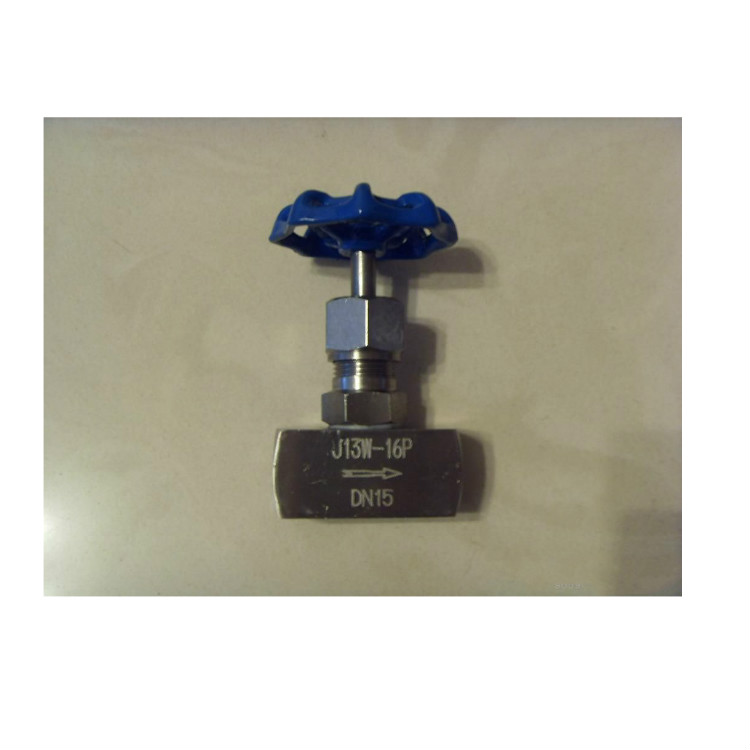

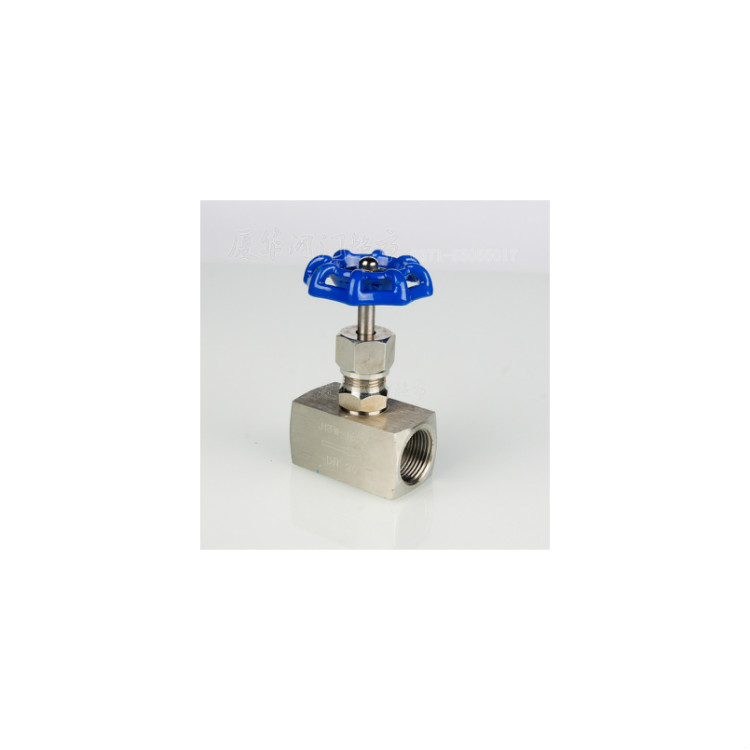

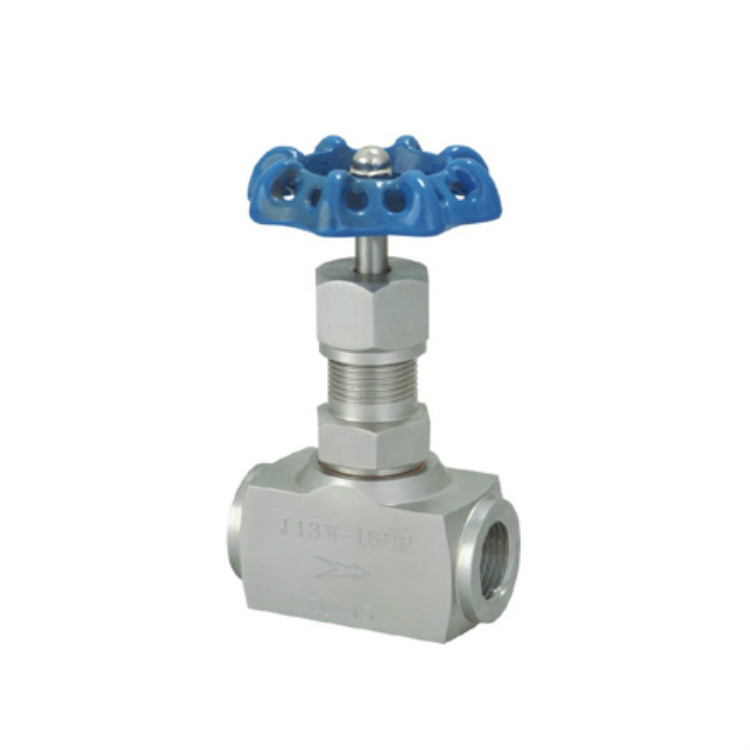

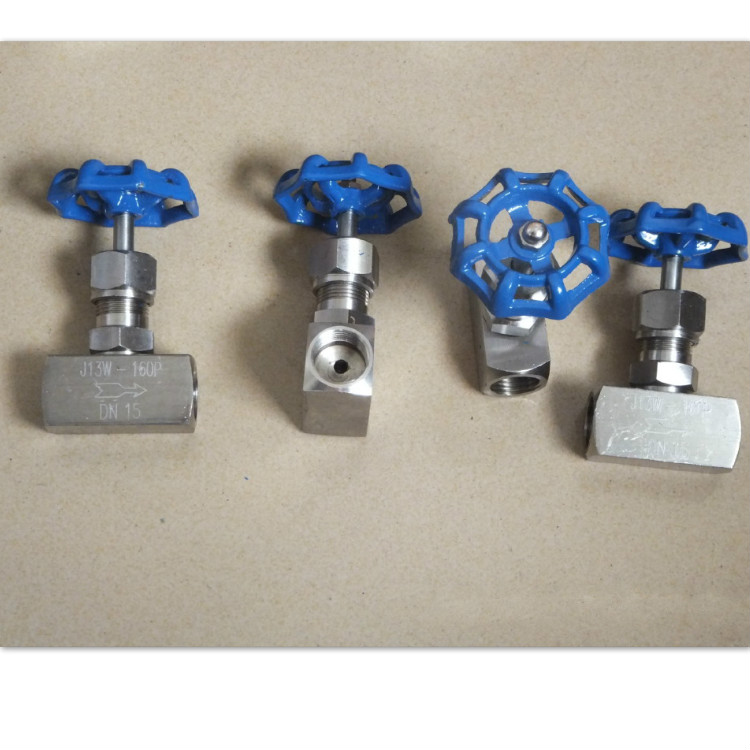

 J13W-1.6P/32PⅢ型內螺紋針型針形閥 外形尺寸圖
主要性能規范
型號
Type | 公稱壓力（MPa）
Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）
Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Applicable medium | 殼體
Shell | 密封
（液）
Seal | 密封
（氣）
Seal | | J13W-16Ⅲ | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam,
Oil etc. | | J13W-40Ⅲ | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | | J13W-160Ⅲ | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | | J13W-320Ⅲ | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
主要外型及連接尺寸
公稱直徑DN(mm)
Nominal diameter | 管螺紋G
Sourceloint | 尺寸 Dimensions | 重量（Kg）
Weight | | Do | L | H | H1 | d | | 6 | 1/4 | 60 | 58 | 90 | 100 | 4 | 0.65 | | 10 | 3/8 | 60 | 60 | 90 | 100 | 5 | 0.67 | | 15 | 1/2 | 65 | 64 | 90 | 105 | 6 | 0.8 | | 20 | 3/4 | 80 | 78 | 105 | 122 | 8 | 1.08 | | 25 | 1 | 100 | 90 | 120 | 135 | 10 | 1.9 | | 32 | 11/4 | 120 | 120 | 180 | 195 | 15 | 5.0 | | 40 | 11/2 | 140 | 140 | 200 | 220 | 18 | 7.5 |
