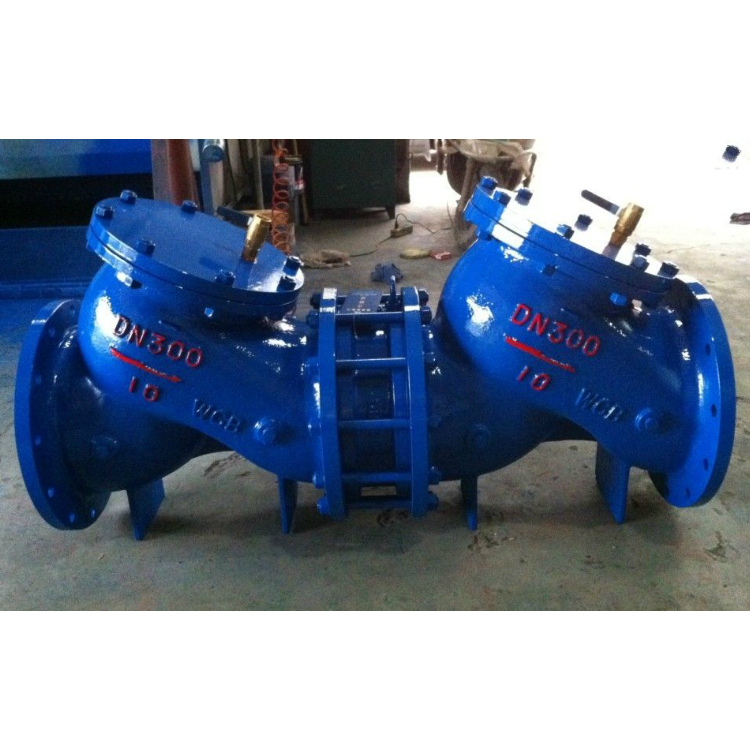

HS41X倒流防止器是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。 HS41X倒流防止器為多重止回密封串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。

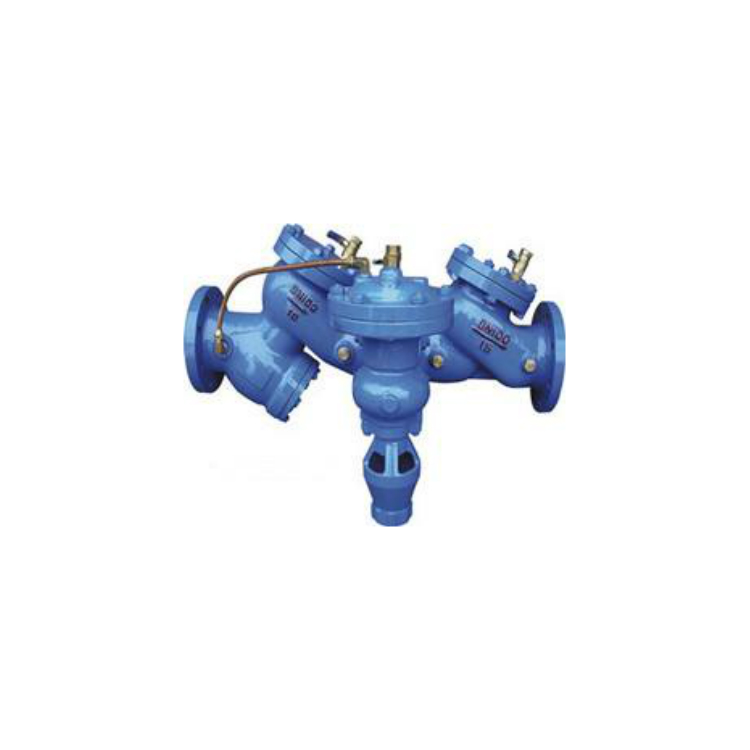

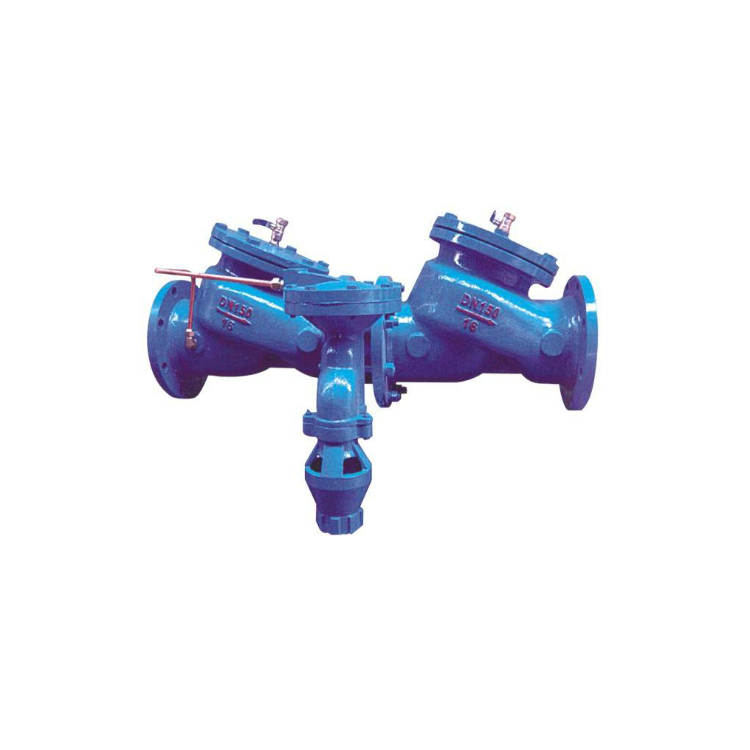

HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用。起工作原理是:
1、正常供水:
A、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
B、當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
C、如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
2、密封失靈時
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當?shù)诙?jí)止回閥密封破壞產生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。 HS41X倒流防止器主要技術參數 公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 | 1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
HS41X倒流防止器主要部件材料 序號 | 零部件名稱 | 材質 | 1 | 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼 | 2 | 閥蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 | 3 | 閥盤 | 球墨鑄鐵 | 4 | 彈簧 | 不銹鋼、鉻釩鋼 | 5 | 防污閥 | 黃銅 |
HS41X倒流防止器主要外形及安裝尺寸 型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 | HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 | 65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | 80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | 100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | 125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | 150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | 200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | 250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | 300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | 350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | 400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
