【產品用途】
300X（HH741X）型 PN10~PN25 緩閉式止回閥具有開啟和關閉速度調控的逆止功能，閥門安裝后能有效控制水泵在啟動與停止運轉時會自動調節到最佳開啟與關閉的速度。適用于礦企業、高層建筑由水泵直接給排水系統中，減小水錘及水擊現象產生，以達到安全關閉的效果。
【性能參數】
型號 | 300X-10 | 300X-16 | 300X-25 |
工作壓力（MPa） | 1.0 | 1.6 | 2.5 |
適用溫度（℃） | 0～80 |
適用介質 | 水 |
材料 | 閥體、閥蓋 | 鑄鐵 |
閥桿 | 鉻不銹鋼 |
閥座、閥盤 | 青銅 |
膜片 | 丁晴橡膠 |
主要外形和連接尺寸
公稱口徑
DN | 主要外形尺寸和連接尺寸 |
| L | W | W1 | H | H1 | F |
| BY200X-10 BY200X-16 BY200X-25 |
| 20 | 180 | 282 | 220 | 172 | 106 | 116 |
| 25 | 180 | 282 | 220 | 172 | 106 | 116 |
| 32 | 180 | 282 | 220 | 172 | 106 | 116 |
| 40 | 240 | 320 | 210 | 265 | 210 | 170 |
| 50 | 240 | 320 | 210 | 265 | 210 | 170 |
| 65 | 250 | 330 | 215 | 310 | 215 | 180 |
| 80 | 285 | 350 | 220 | 350 | 245 | 210 |
| 100 | 360 | 410 | 230 | 460 | 305 | 275 |
| 125 | 400 | 420 | 245 | 520 | 365 | 310 |
| 150 | 455 | 430 | 260 | 570 | 415 | 355 |
| 200 | 585 | 440 | 280 | 695 | 510 | 460 |
| 250 | 650 | 450 | 300 | 780 | 560 | 500 |
| 300 | 800 | 460 | 320 | 905 | 658 | 580 |
| 350 | 860 | 470 | 340 | 1025 | 696 | 640 |
| 400 | 960 | 480 | 360 | 1080 | 735 | 715 |
| 450 | 1075 | 530 | 395 | 1030 | 610 | 780 |
| 500 | 1075 | 580 | 420 | 1135 | 665 | 830 |
| 600 | 1230 | 600 | 445 | 1270 | 725 | 920 |
| 700 | 1650 | 730 | 495 | 1460 | 865 | 980 |
| 800 | 1750 | 830 | 530 | 1640 | 925 | 1050 |

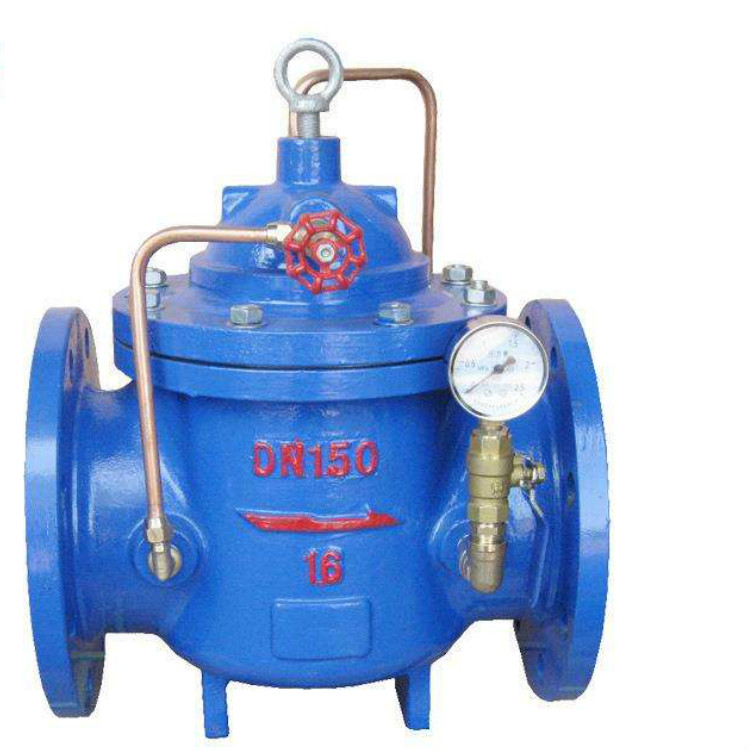

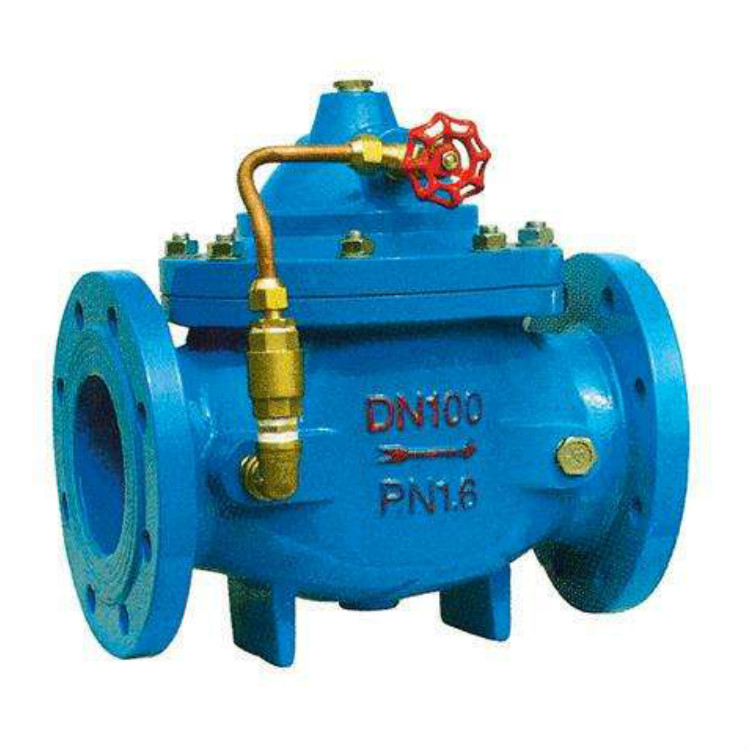

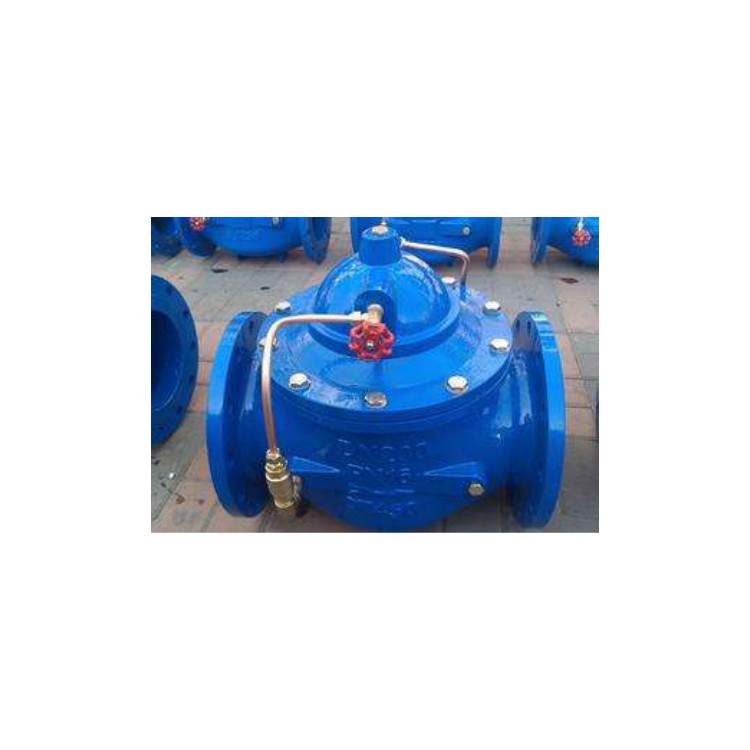

【結構圖片】
【安裝示意圖】
