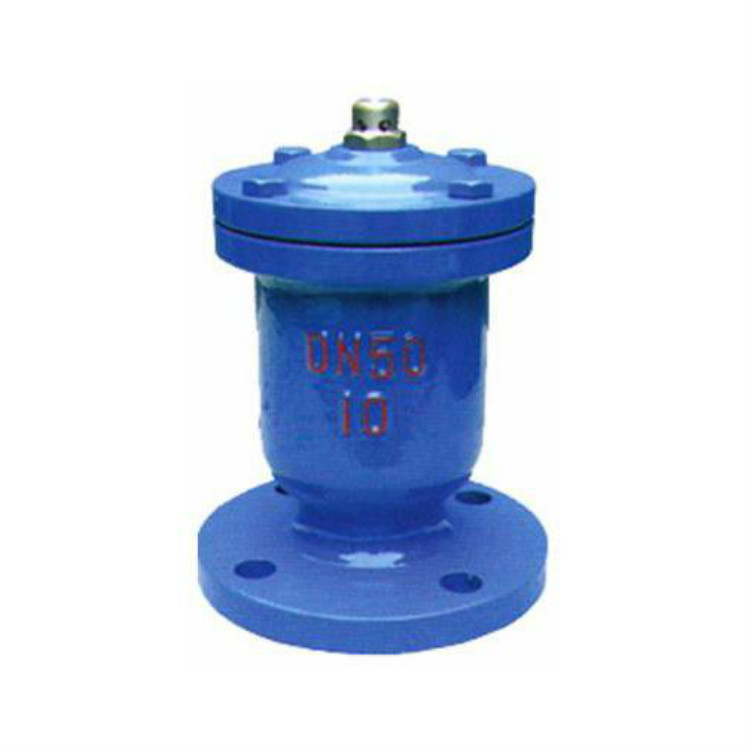

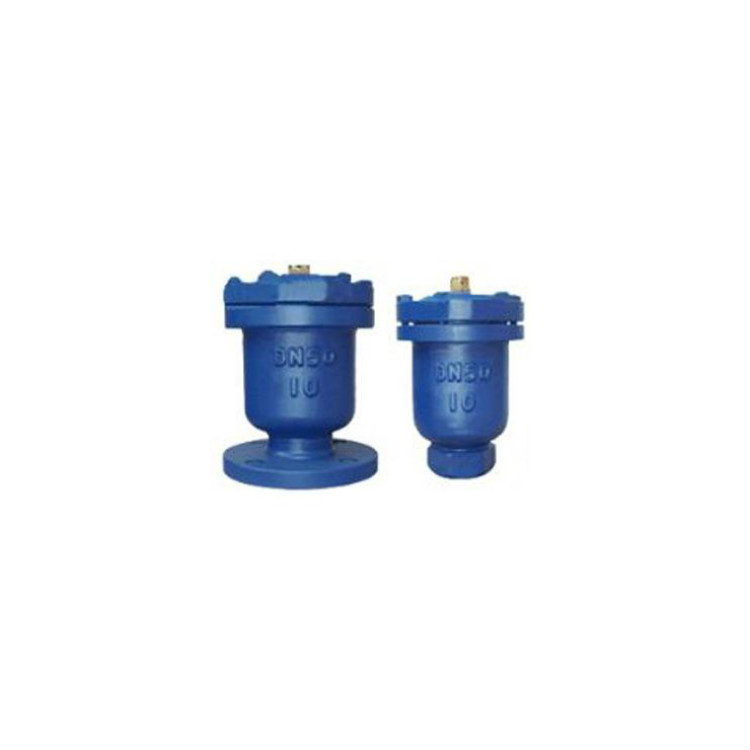

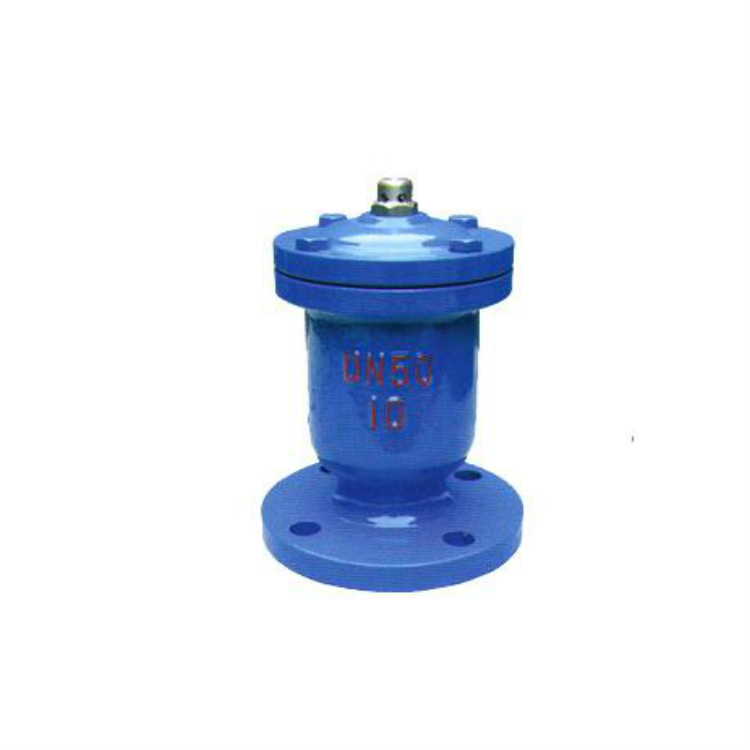

QB1單口自動排氣閥產品概述：
QB1單口自動排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200)，它作為管道的排氣作用，使管道不會出現閉氣、氣阻，如水泵停電時管內隨時會出現負壓力，自動吸氣可保護管道安全。適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
主要零配件
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
閥體 | 空心球 | 密封墊 | 閥蓋 | 排氣咀 | 墊圈 | 螺母 | 雙頭螺柱 |
主要外形連接尺寸
型號 | 公稱通徑Dg | 主要及連接尺寸 | 閥體材料 |
D | D1 | D2 | H | 介質 |
QB1-10法蘭式 | 15 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 |
20 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 |
25 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 |
QB1-10絲口式 | 1/2" | | | | 280 | 水 | 鑄鐵、鑄鋼 |
3/4" | | | | 280 | 水 | 鑄鐵、鑄鋼 |
1" | | | | 280 | 水 | 鑄鐵、鑄鋼 |
11/4" | | | | 280 | 水 | 鑄鐵、鑄鋼 |
11/2" | | | | 280 | 水 | 鑄鐵、鑄鋼 |
QB1單口自動排氣閥結構圖：
