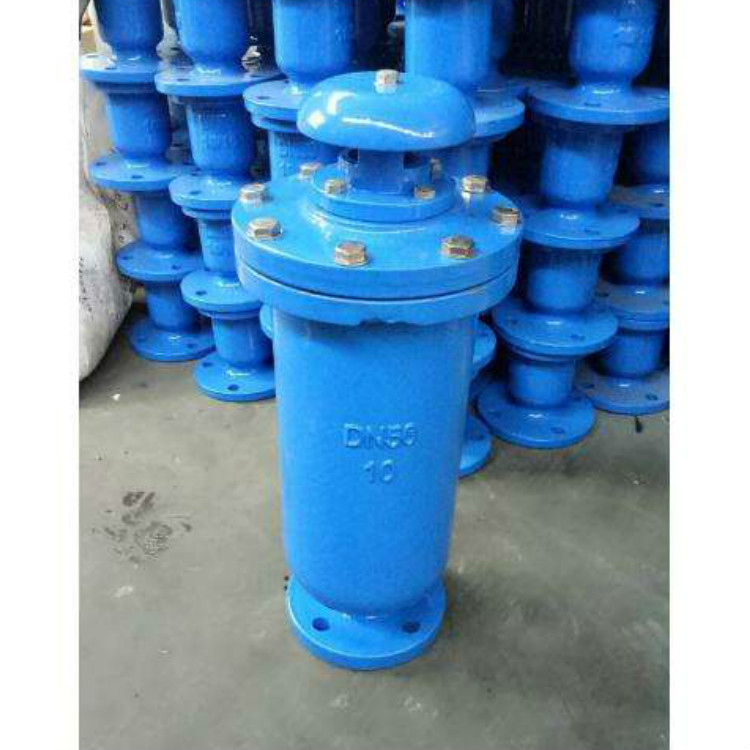

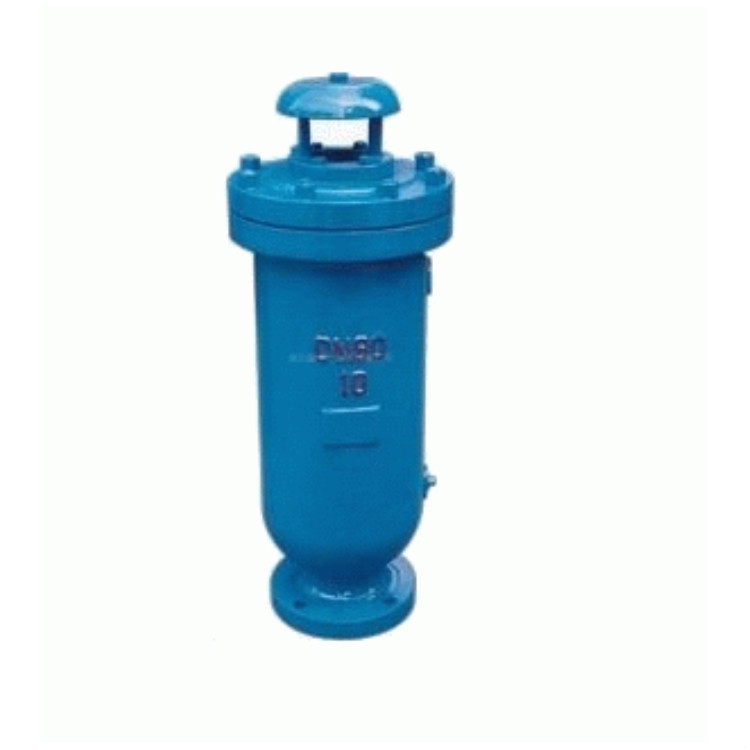

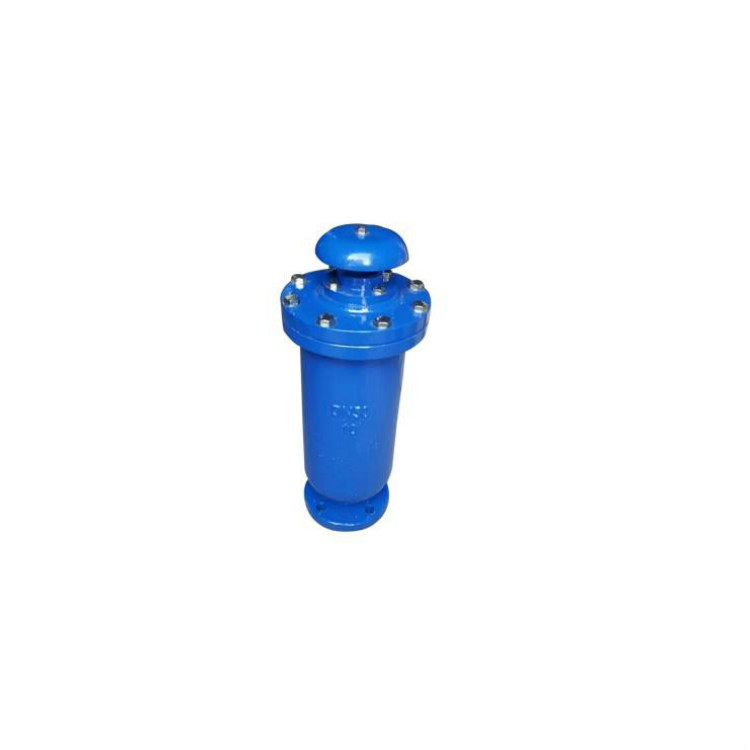

SCAR污水復合式排氣閥產品概述：SCAR污水復合式排氣閥用于污水、河水帶有泥沙等管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，就產生管道出水容量達不到設計要求。
性能及優勢：
1、浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。
2、本產品是專用污水管道工程的排氣閥。
3、浮球為不銹鋼，使用壽命長，安全可靠。
4、能夠排除管道中的氣體，減少阻力，節約能源。
5、當管道負壓時，能快速自動吸氣，防止管道破裂。
工作原理：
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順水下降，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣，確保管道安全。SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進,這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。
技術參數：
1、尺寸：DN40-DN250
2、連接：法蘭式
3、工作壓力：1.0Mpa
4、介質：清水、污水
5、使用溫度：常溫
6、閥體：鑄鐵、鑄鋼、不銹鋼
7、浮球與活瓣：不銹鋼
8、密封材料：丁晴橡膠
注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。
主要外形及連接尺寸：
公稱通徑 DN(mm) | D | D1 | D2 | H | Z-∮d |
50 | 160 | 125 | 205 | 495 | 4-18 |
80 | 195 | 160 | 270 | 600 | 4-18 |
100 | 215 | 180 | 285 | 760 | 8-18 |
150 | 280 | 240 | 340 | 860 | 8-22 |
200 | 335 | 295 | 400 | 1010 | 8-22 |
250 | 390 | 350 | 465 | 1210 | 12-22 |
SCAR污水復合式排氣閥結構圖：
