直通式調節閥,ZAZP調節閥,ZAZP電動調節閥

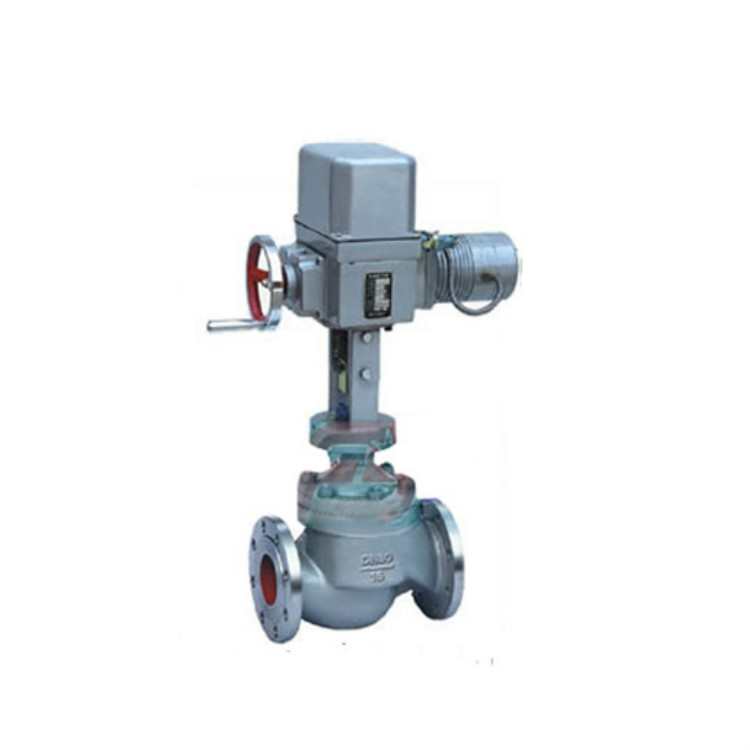

一、ZAZP直通式調節閥概述
該直通式調節閥是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。

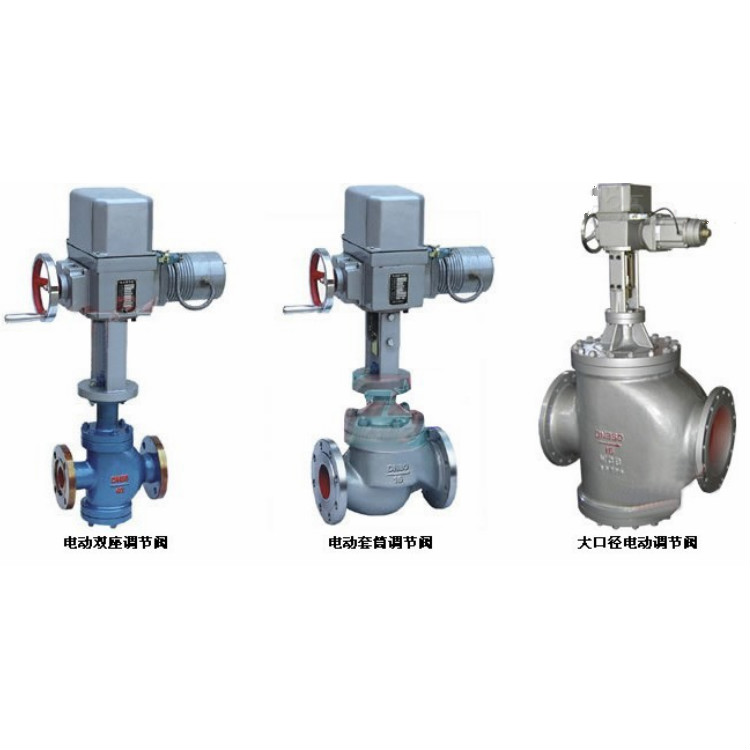

ZAZM電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
二、ZAZP直通式電動調節閥特點
1.閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2.可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3.電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4.調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
5.伺服放大器采用深度動態負反饋，可提高自動調節精度。
6.電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
7.電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
8.波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、ZAZP直通調節閥閥體材質
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊 增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
四、ZAZP直通調節閥型號意義
ZAZP-□□K（B）
Z：執行器大類， AZ：直行程Ⅲ型電執行機構， P：?jiǎn)巫{(diào)節閥
-□□：壓力級別： 如16：1.6MPa，40：4.0MPa，K（B）：電開（關）式
ZAZPQ-□□K（B） Q：調節切斷型（閥芯夾增強PTFE）
ZAZP-□□K（B）G G：高溫型
ZAZP-□□K（B）W W：波紋管密封型
ZAZP-□□K（B）J J：夾套保溫型
ZAZP-□□K（B）S S：散熱型
ZAZP-□□K（B）WS WS：波紋管密封散熱型
五、ZAZP直通調節閥技術參數
公稱通徑 DN （ mm ） （閥座直徑 DN ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
（10）
| （12） | （15） | （20） |
額定流量系數 Kv | 直 線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6
| 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
額定行程 （mm） | 16 | 25 | 40 | 60 |
公稱壓力 PN（MPa） | 1.0 1.6 4.0 6.4 |
固有流量特性 | 直線、等百分比 |
固有可調比 | 50 |
允 許 泄漏量 | 單 座 | 硬密封：Ⅳ級 軟密封：Ⅵ級 |
套 筒 | 硬密封： II 級 軟密封：Ⅵ級 |
工作溫度 t （ o C） | -20~200 -40~250 -40~450 -60~450 |
信號范圍（ mA.DC ） | 0~10 4~20 |
作用方式 | 電關式 電開式 |
使用環境溫度 （ o C） | 電動調節閥： -20~70 o C 伺服放大器： 0~50 o C |
使用環境濕度 | 電動調節閥：≤ 95% 伺服放大器：≤ 85% |
電源電壓 | 220V 50Hz 380V 50Hz 24AC/DC |
*本產品性能指標貫徹GB/T4213-92。
六、ZAZP直通調節閥執行機構技術參數
公稱通徑 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
電動執行機構型 號 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 |
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 |
電動執行機構推 力（ N ） | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 |
電子型 | 2000 | 4000 | 6000 | 8000 |
全行程 時 間 （ S ） | 普通型 | 12.5 | 20 | 32 | 48 |
電子型 | 30 | 30 | 48 | 60 |
消耗功率（ W ） | 普通型 | 28 | 35 |
電子型 | 6 | 15 | 25 | 40 |
*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
七、ZAZP直通調節閥外型尺寸及重量
普通型 單位：mm
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
A | 460 | 530 | 630 |
B | 230 | 230
| 260 |
H 1 | 490 | 540 | 625 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 |
H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 |
重量 （Kg） | PN 16 40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
電子型 單位：mm
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
d | φ 155 | φ 162 | φ 170 |
H 4 | 290 | 325
| 380 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H 5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 |
H 6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 |
重量 （Kg） | PN 16 40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
八、ZAZP直通式電動調節閥訂貨須知
訂貨時請用戶提供以下資料：
1·直通式調節閥名稱、直通調節閥型號、直通調節閥用途
2·公稱通徑、公稱壓力（MPa）、工作溫度及范圍
3·直通調節閥閥前壓力，閥后壓力
4·介質名稱及狀態溫度
5·單座調節閥供電電壓（220V或380V，默認220V）
6·輸入信號：4-20mA，還是1-5V（默認4-20mA）
7·單座調節閥閥體、閥內件材質要求
8·其它特殊要求（如耐蝕要求，防爆等級要求，泄漏等級限制要求，等等）
