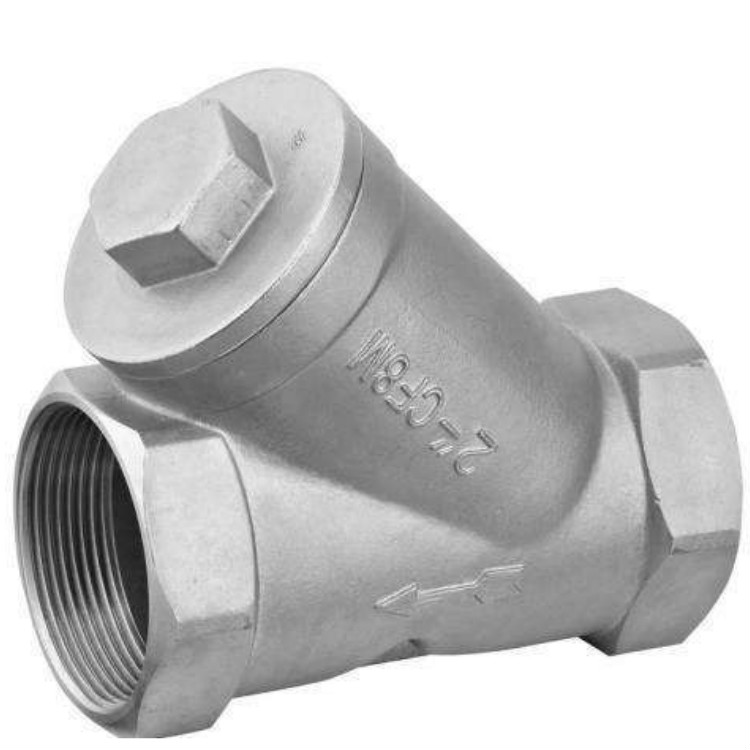

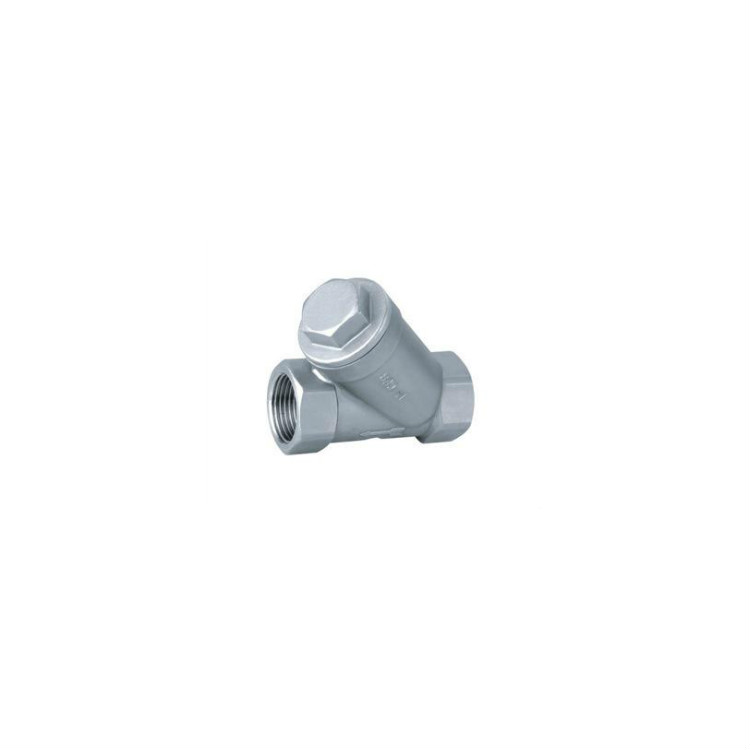

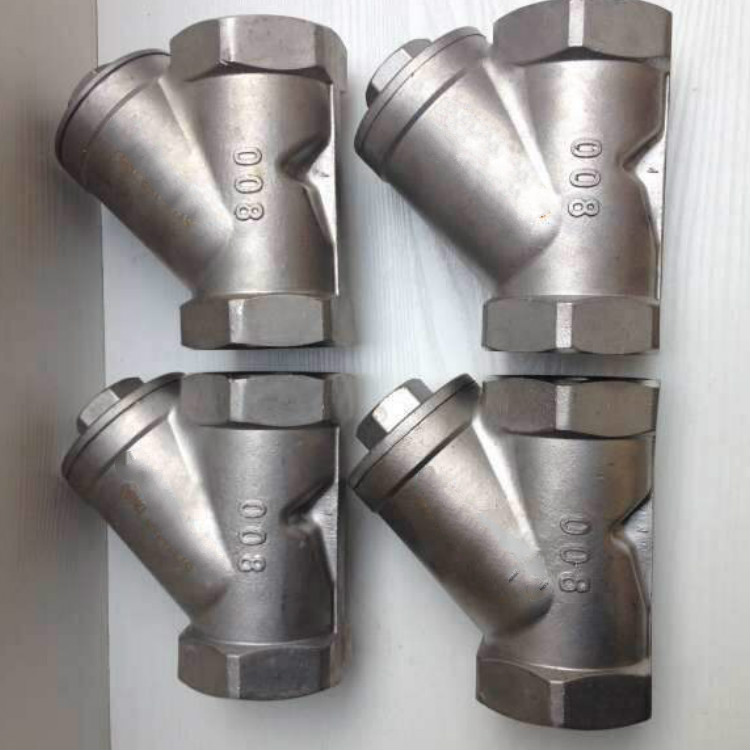

產品概述
過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞，目前我要基本上都采用R406型除污器，該除污器體積大，阻力大安裝不方便，而且排污的時間長，成本高，未能很好地滿足廣大用戶的要求，我們廠針對以上問題，進行改進制作，研制成三大類系列過濾器，其外形基本同（Y型），內部件全部采用不銹鋼，緊固面用，該過濾器體積小，濾眼煙，阻力小，效率高，安裝檢修方便，成本低，能滿足各種管道的要求。
產品規格
| 規格 | DN
15 | DN
25 | DN
32 | DN
40 | DN
50 | DN
65 | DN
80 | DN
100 | DN
125 | DN
150 | DN
200 | DN
250 | DN
300 | DN
350 | DN
400 | DN
450 | DN
500 |
| 絲口連接 | L | 95 | 110 | 115 | 130 | 195 | | | | | | | | | | | | |
| H | 75 | 85 | 95 | 120 | 135 | | | | | | | | | | | | |
| 法蘭連接 | L | 140 | 150 | 160 | 180 | 200 | 230 | 260 | 290 | 340 | 400 | 450 | 500 | 550 | 600 | 750 | 800 | 1000 |
| H | 120 | 140 | 150 | 170 | 190 | 220 | 290 | 310 | 360 | 430 | 550 | 620 | 680 | 750 | 820 | 860 | 1050 |
主要技術參數
| 型號 | 連接形式 | 公稱壓力(Mpa) | 測壓試驗壓力( Mpa) | 工作壓力( Mpa) | 殼體材料 | 過濾網材料 | 網眼總面積 |
| SU4P-10 | 法蘭 | 1.0 | 1.1 | 1.0 | 灰鑄鐵 | 不銹鋼 | 3-4DN |
| SU4P-10 | 內螺紋 |
| SY4P-16 | 法蘭 | 1.6 | 1.76 | 1.6 | 球墨 鑄鐵 | 不銹鋼 | 3-4DN |
| SY4P-16 | 內螺紋 |
| SY4P-25 | 法蘭 | 2.5 | 2.75 | 2.5 | 碳鋼 | 不銹鋼 | 3-4DN |
| SY4P-25 | 內螺紋 |
產品外形尺寸圖
