一、自保持式電磁閥--用途

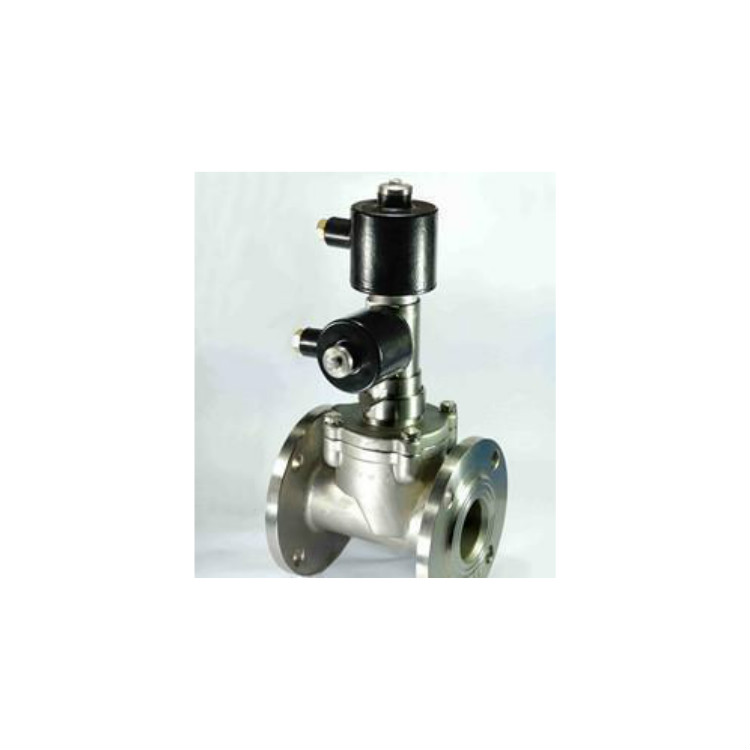

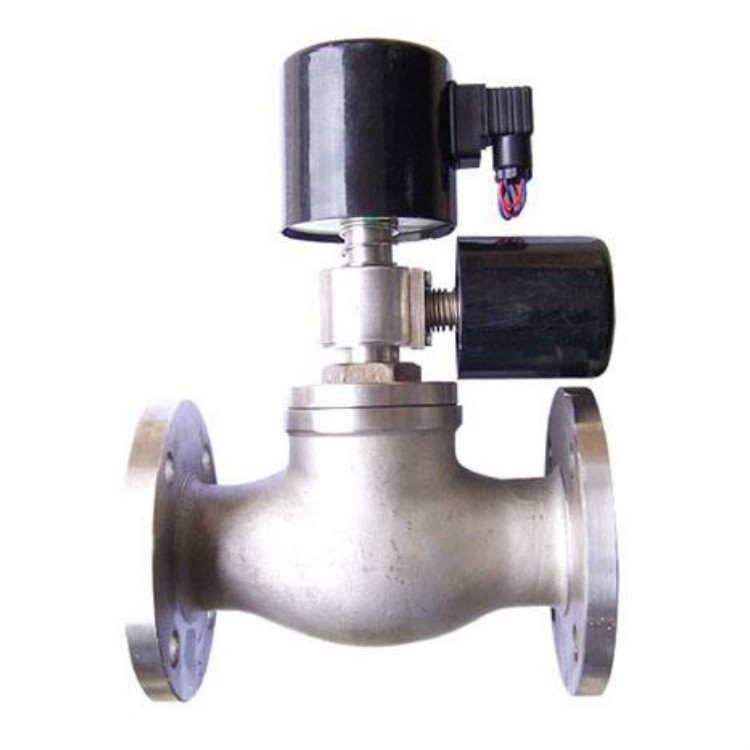

ZCSTH自保持式電磁閥是水電站冷卻水片控系統中替代液動閥的專用產品。廣泛應用于水電、染化、紡織、印染、食品、卷煙、水泥制品、石油化工、冶金、居民用水等部門及其它各工業部門的管路系統中
電磁導閥采用具有機械式自鎖記憶功能的雙先導結構的自保持式。當部件線圈“B”通電，電磁閥打開，然后斷電，此時電磁閥為常通狀態，當部件線圈“A”通電，電磁閥關閉，然后斷電，此時電磁閥為常閉狀態。若線圈“A”、“B”同時通電，此時電磁閥為常通狀態，線圈也不會因此燒壞，因此該閥是雙線圈自保持式水液電磁閥換代更新產品
三、自保持式電磁閥--結構特點
電磁部分、密封件全采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施
結構簡單、緊湊、融合了直動式和先導間接式產品的優點,在低壓或壓差為零情況下也能可靠工作
選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損，提高壽命。
四、自保持式電磁閥--技術參數
| 工作介質 | 水液、空氣、油、蒸汽、蒸餾水等 |
| 介質溫度℃ | ≤180 |
| 公稱壓力 Mpa | 1.6 |
| 工作壓差 Mpa | 0.1-0.8 \ 0.1-1.6 |
| 電源電壓 | AC220V DC24V其余規格可作特殊訂貨 |
| 額定流量系數 KV | 按JB/T7352-94規定 |
| 泄漏量 ml/min | 按JB/T7352-94·F規定 |
| 公稱通徑 mm | DN25-DN300 |
| 功耗 VA | 小線圈(DN150以下)AC≤36VA DC≤20W、大線圈(DN150以下)AC≤50VA DC≤35W |
| 防爆標志 | ExmIIT4 |
| 防爆證編號 | GYB071325X |
| 出線口接頭 | 內螺紋M20×1.5或1.5米防爆引線 |
| 環境溫度 | -5～+60℃(不結凍) |
