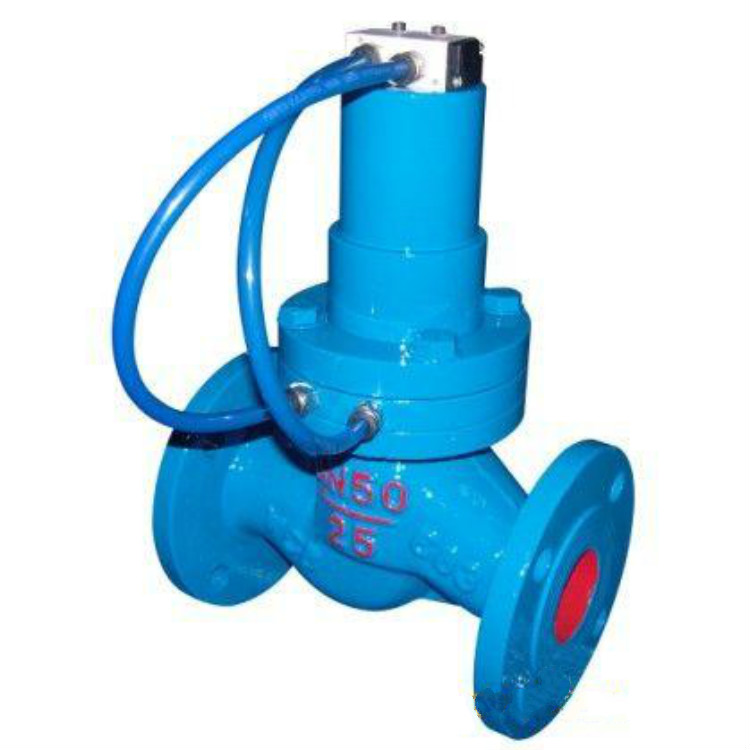

ZCQ氣控電磁閥適用于工作壓力為0~0.8MPa,工作介質為空氣、煤氣、水、液和溫度≤120℃蒸汽的系統上，是進行溫度、壓力、液位、濃度自動控制的執行器？蓱用于食品罐頭、制藥、印染等行業的升溫、保溫、降溫自控系統及水泥制造、機械制造業的壓力自控系統，也可應用于大口徑高壓煤氣管道的自控系統。
主要技術參數
公稱通徑 | 25 | 50 | 65 | 80 | 100 |
工作壓力 | 0~0.8MPa |
適用介質 | 氣、水、液、蒸汽、煤氣 |
控制壓力 | 0.1~0.65MPa |
控制介質 | 氣 |
環境溫度 | -10~+50℃ |
高介質溫度 | 120℃ |
電源 | AC220V(+10%-15%) 50Hz±5%或定制 |
溫升 | 80℃ |
外形尺寸(H×L)mm | 200×125 | 350×230 | 374×250 | 420×260 | 490×320 |
接管形式 | 內螺紋G1″ | 法蘭4孔ø18 (中心圓ø125) | 法蘭4孔ø18 (中心圓ø145) | 法蘭4孔ø18 (中心圓ø150) | 法蘭4孔ø18 (中心圓ø170) |
| | | | | | | | | | |
工作壓力與控制壓力對表
工作壓力 | 0 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 |
小控制壓力 | 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.45 | 0.5 | 0.58 | 0.63 |
訂貨須知：
一、①ZCQ氣控電磁閥產品名稱與型號②ZCQ氣控電磁閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZCQ氣控電磁閥型號，請按ZCQ氣控電磁閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
