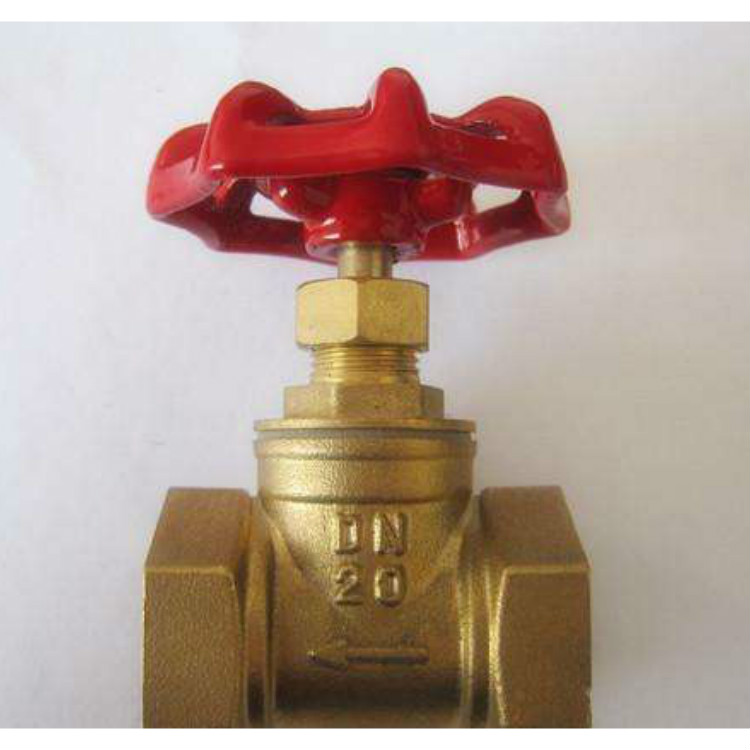

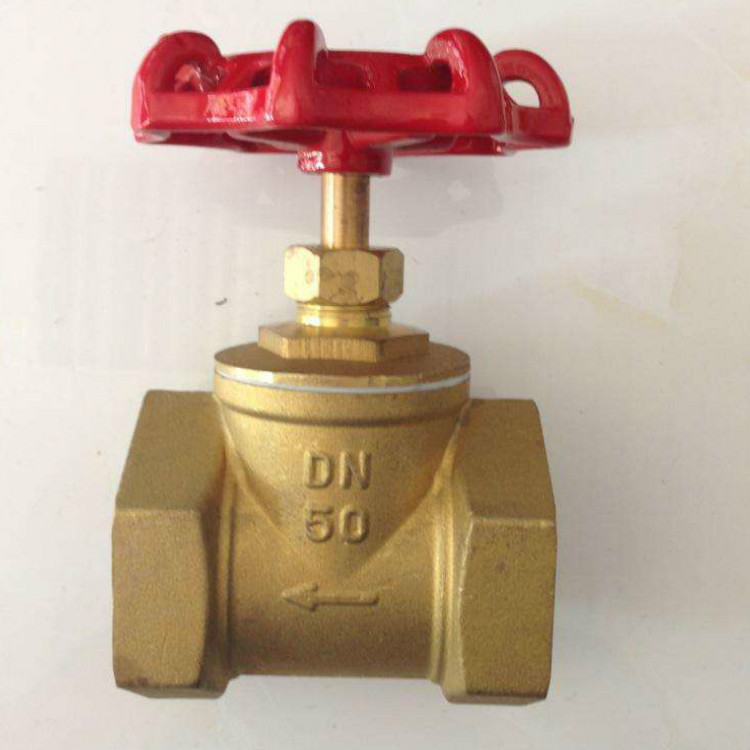

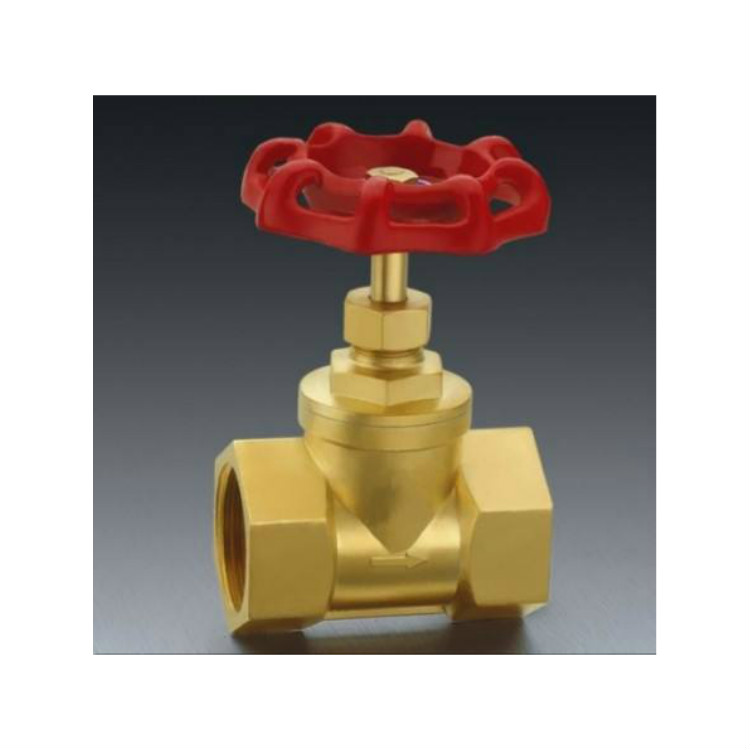

黃銅內螺紋截止閥的閥桿采用暗桿設計,閥體及內件都采用優質黃銅,手輪采用鑄鐵.本產品經過精良數控機床精加工,具有很好的精密度,密封性能好,抗氧化性能好等特點.本產品也叫黃銅絲扣截止閥,型號為J11W-16T或J15W-16T,主要應用建筑水暖系統上做截斷介質流向作用.
主要性能參數及使用規范:
1、公稱壓力：1.6MPa
2、工作介質：水、油、氣
3、工作溫度：-20℃≤t≤150℃
4、管螺紋符合ISO 228標準
主要零用件材料材質:
零件 | 閥體 閥蓋 閘板 閥桿 | 填料 | 手輪 |
材料 | 黃銅 | 聚四氟乙烯 | 鑄鐵 |
外型結構及連接尺寸:
DN | SIZE | L | H | D | d |
10 | 3/8" | 40 | 53 | 45 | 9 |
15 | 1/2" | 47 | 71 | 55 | 12 |
20 | 3/4" | 55 | 67 | 55 | 15 |
25 | 1" | 66 | 81 | 70 | 18 |
32 | 1 1/4" | 77 | 95 | 80 | 27 |
40 | 1 1/2" | 83 | 118 | 86 | 34 |
50 | 2" | 106 | 130 | 98 | 43.5 |
訂購須知及安裝使用須知:
1.訂購本產品時候請?zhí)峁┧璁a(chǎn)品型號,如沒有型號請?zhí)峁┮?guī)格、壓力、材質及要求.
2.在訂購后搬運時不得亂拋亂扔,手輪容易損壞.如沒有及時使用,應包裝好存放在干凈、干燥、通風的室內,以防止灰塵進入閥內影響密封效果及損壞密封面,還有手輪受潮容易氧化生銹.
3.安裝時應清洗管道污垢,然后按使用范圍,把相應規格的閥門安裝于管道之間.
4.安裝旋螺紋時應不能過緊也不可過松,不得越級使用.
5.安裝使用應定期檢查是否運行正常,如有問題應及時修理或更換.
