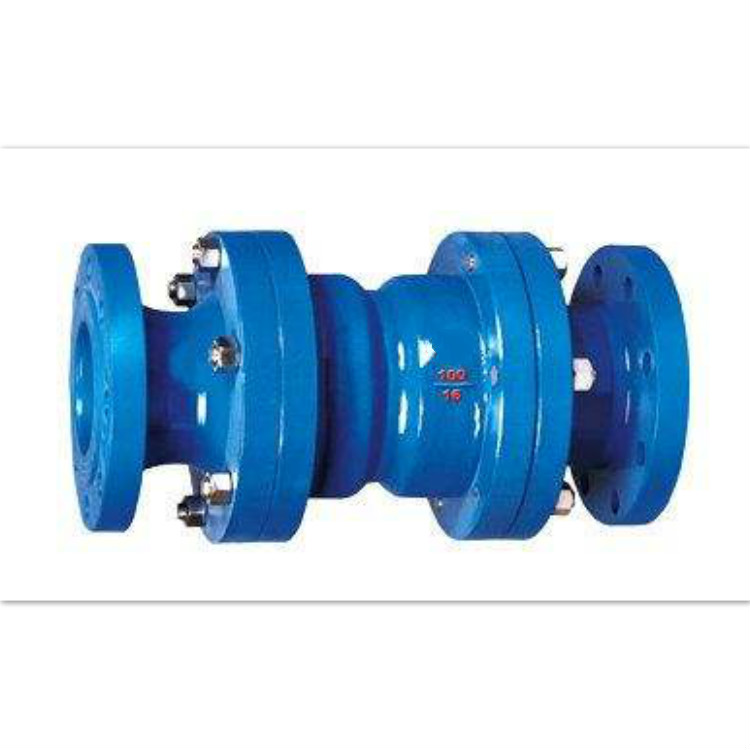

一、概述 我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。 我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。 二、固定比例式減壓閥主要技術參數 適用介質 | 水、氣體 | 適用溫度 | ≤90℃ | 壓力誤差 | ≤8％ | 最小開啟壓力 | 2∶1 | 0.2MPa | 3∶1 | 0.3MPa | 連接形式 | 法蘭、內螺紋 | 主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |

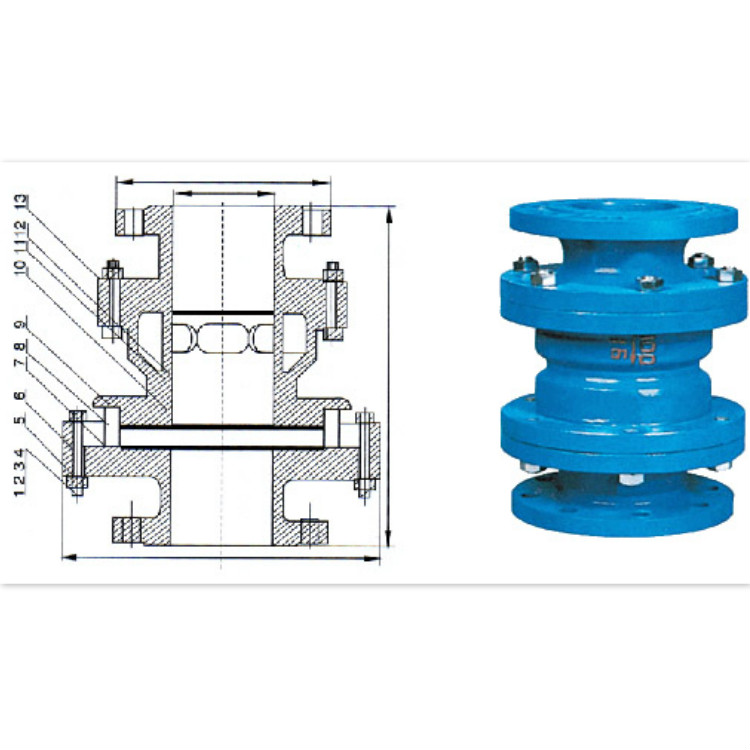

三、固定比例式減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準） 公稱通徑DN（mm） | A | D3 | 25 | 232 | 115/125 | 32 | 246 | 140/150 | 40 | 256 | 150/155 | 50 | 270 | 165/175 | 65 | 306 | 185/200 | 80 | 320 | 210/230 | 100 | 340 | 240/265 | 125 | 400 | 275/300 | 150 | 429 | 310/350 | 200 | 358 | 355/400 |
型號 | 公稱壓力 | 公稱通徑DN（mm） | L | | 1.0 | 50 | 85 | 65 | 102 | 80 | 122 | 100 | 140 | 125 | 160 | 150 | 178 | 200 | 230 | | 1.6 | 50 | 85 | 65 | 102 | 80 | 122 | 100 | 140 | 125 | 160 | 150 | 178 | 200 | 230 |
公稱通徑DN（mm） | 尺寸 | C | L | D | 15 | 1/2" | 80 | 50 | 20 | 3/4" | 80 | 50 | 25 | 1" | 90 | 54 | 32 | 1 1/4" | 100 | 60 | 40 | 1 1/2" | 110 | 68 | 50 | 2" | 120 | 80 |
|
